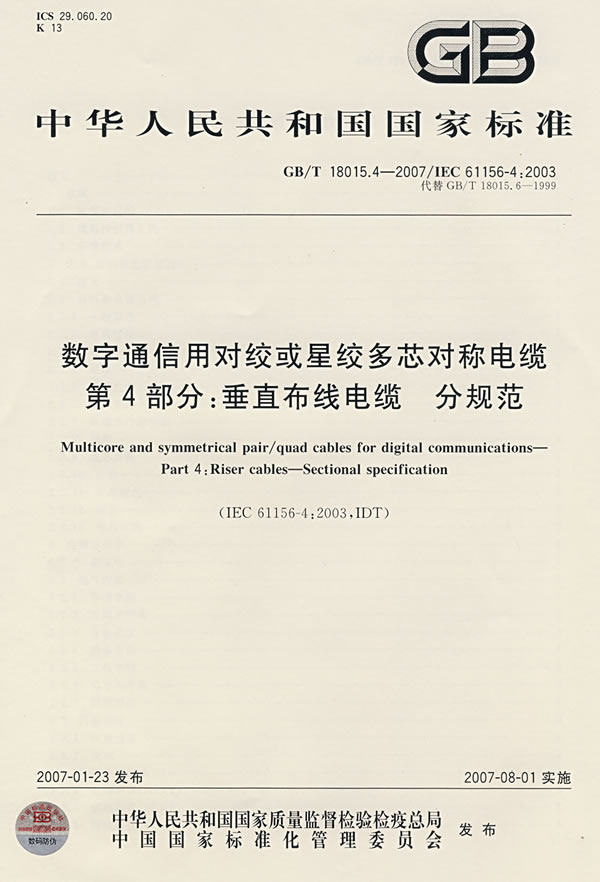

GB/T18015.4-2007:数字通信用对绞或星绞多芯对称电缆第4部分:垂直布线电缆分规范
点此进入淘宝搜索页搜索分類: 图书,工业技术,电子 通信,通信,通信理论,
作者： 本社 编
出 版 社： 中国标准出版社
出版时间：字数： 23000版次： 1页数： 8印刷时间： 2007/07/01开本：印次：纸张： 胶版纸I S B N ： GB/T18015.4-2007包装： 平装内容简介
GB／T 18015《数字通信用对绞或星绞多芯对称电缆》分为20个部分：
——第1部分：总规范；
——第11部分：能力认可总规范；
——第2部分：水平层布线电缆分规范；
——第21部分：水平层布线电缆空白详细规范；
——第22部分：水平层布线电缆能力认可分规范；
——第3部分：工作区布线电缆分规范；
——第31部分：工作区布线电缆空白详细规范；
——第32部分：工作区布线电缆能力认可分规范；
——第4部分：垂直布线电缆分规范；
——第41部分：垂直布线电缆空白详细规范；
——第42部分：垂直布线电缆能力认可分规范；
——第5部分：具有600 MHz及以下传输特性的对绞或星绞对称电缆水平层布线电缆分规范；
——第51部分：具有600MHz及以下传输特性的对绞或星绞对称电缆水平层布线电缆空白详细规范；
——第52部分：具有600 MHz及以下传输特性的对绞或星绞对称电缆水平层布线电缆能力认可分规范；
——第6部分：具有600 MHz及以下传输特性的对绞或星绞对称电缆工作区布线电缆分规范；
——第61部分：具有600 MHz及以下传输特性的对绞或星绞对称电缆工作区布线电缆空白详细规范；
第62部分：具有600 MHz及以下传输特性的对绞或星绞对称电缆工作区布线电缆能力认可分规范；
——第7部分：具有1200 MHz及以下传输特性的对绞对称电缆数字和模拟通信电缆分规范；
——第71部分：具有1200 MHz及以下传输特性的对绞对称电缆数字和模拟通信电缆空白详细规范；
——第72部分：具有1200 MHz及以下传输特性的对绞对称电缆数字和模拟通信电缆能力认可分规范。
本部分为GB／T 18015的第4部分。
本部分等同采用IEC 61156—4：2003《数字通信用对绞或星绞多芯对称电缆第4部分：垂直布线电分规范》（英文版）。
考虑到我国国情和便于使用，本部分在等同采用IEC 61156—4：2003时做了几处修改：
——本部分第1.2条引用了采用国际标准的我国标准而非国际标准；
——将一些适用于国际标准的表述改为适用于我国标准的表述。
本部分代替GB／T 18015.6—1999《数字通信用对绞或星绞多芯对称电缆第6部分：垂直布线电分规范》。
本部分与GB／T 18015.6—1999相比主要变化如下：
——补充了相时延及时延差的要求（1999年版无；本版的3.3.1.1、3.3.1.2、3.3.1.2.1）；
——补充了电缆远端串音要求（1999年版无；本版的3.3.5）；
——补充了输入阻抗和拟合阻抗的要求（1999年版无；本版的3.3.6）；
——补充了回波损耗和结构回波损耗的要求（1999年版无，本版的3.3.7）。
本部分由中国电器工业协会提出。
本部分由全国电线电缆标准化技术委员会归口。
本部分负责起草单位：上海电缆研究所。
本部分参加起草单位：宁波东方集团有限公司、江苏东强股份有限公司、江苏永鼎股份有限公司、浙江兆龙线缆有限公司、西安西电光电缆有限责任公司、江苏亨通集团有限公司、安徽新科电缆股份有限公司。
本部分主要起草人：孟庆林、吉利、徐爱华、周红平、刘根荣、巫志。
本部分所代替标准的历次版本发布情况为：
——GB／T 18015.6—1999。
目录
前言
1总则
1.1范围和目的
1.2规范性引用文件
1.3安装要求
2定义、材料和电缆结构
2.1定义
2.2材料和电缆结构
2.2.1一般说明
2.2.2电缆结构
2.2.3导体
2.2.4绝缘
2.2.5绝缘色谱
2.2.6电缆元件
2.2.7电缆元件的屏蔽
2.2.8成缆
2.2.9缆芯屏蔽
2.2.10护套
2.2.11护套颜色
2.2.12标志
2.2.13成品电缆
3性能和要求
3.1一般说明
3.2电气性能
3.2.1导体电阻
3.2.2电阻不平衡
3.2.3介电强度
3.2.4绝缘电阻
3.2.5工作电容
3.2.6电容不平衡
3.2.7转移阻抗
3.3传输特性
3.3.1传播速度
3.3.2衰减
3.3.3不平衡衰减
3.3.4近端串音（NEXT）
3.3.5远端串音（FEXT）
3.3.6特性阻抗
3.3.7回波损耗（RL）和结构回波损耗（SRL）
3.4机械性能和尺寸要求
3.4.1尺寸要求
3.4.2导体断裂伸长率
3.4.3绝缘断裂伸长率
3.4.4护套断裂伸长率
3.4.5护套抗张强度
3.4.6电缆压扁试验
3.4.7电缆冲击试验
3.4.8电缆反复弯曲
3.4.9电缆抗拉性能
3.5环境性能
3.5.1绝缘收缩
3.5.2绝缘热老化后的缠绕试验
3.5.3绝缘低温弯曲试验
3.5.4护套热老化后的断裂伸长率
3.5.5护套热老化后的抗张强度
3.5.6护套高温压力试验
3.5.7电缆低温弯曲试验
3.5.8热冲击试验
3.5.9单根电缆延燃性能
3.5.10成束电缆的延燃性能
3.5.11酸性气体的释出
3.5.12发烟量
3.5.13有毒气体的散发
3.5.14电缆在通风空间环境条件下的燃烧和烟雾组合试验
4质量评定程序
5空白详细规范介绍
表1电缆线对的输入阻抗
表2电缆线对的拟合阻抗
表3电缆的回波损耗（最小）
表4电缆的结构回波损耗（最小）
