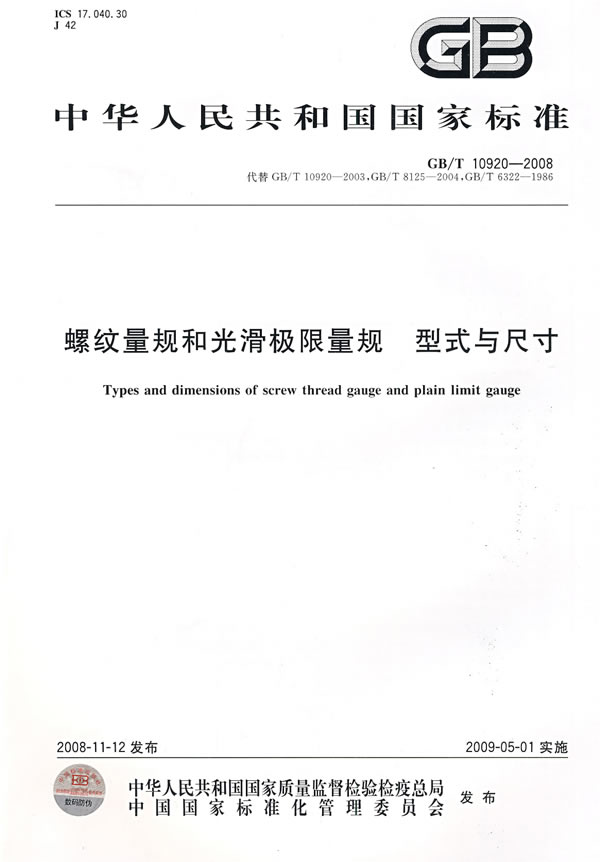

螺纹量规和光滑极限量规 型式与尺寸
点此进入淘宝搜索页搜索分類: 图书,工业技术,机械 仪表工业,机械零件及传动装置,
作者： 本社 编
出 版 社：
出版时间： 2009-3-1字数：版次： 1页数： 62印刷时间：开本： 16开印次：纸张：I S B N ： GB/T10920-2008包装： 平装内容简介
本标准是对GB／T 10920—2003《普通螺纹量规 型式与尺寸》、GB／T 8125—2004《梯形螺纹量规型式与尺寸》和GB／T 6322—1986《光滑极限量规 型式与尺寸》的整合修订，并增加了统一螺纹量规的型式与尺寸。
本标准与GB／T 10920—2003《普通螺纹量规型式与尺寸》相比较，主要变化如下：
——修改了个别锥度锁紧式螺纹塞规的总体尺寸L；
——修改了公称直径1 mm～3mm的锥度锁紧式螺纹塞规的结构型式及尺寸；
——增加了公称直径105 mm～120 mm的双柄式螺纹塞规的型式和尺寸；
——修改了双柄式螺纹塞规止端测头d5的尺寸；
——修改了直径与螺距系列；
——修改了三牙锁紧式螺纹塞规手柄的尺寸；
——删除了量规表面的表面粗糙度要求，因GB／T 3934—2003《普通螺纹量规 技术条件》已规定。
本标准与GB／T 8125—2004《梯形螺纹量规型式与尺寸》相比较，主要变化如下：
——增加了锥度锁紧式螺纹塞规的总体尺寸；
——修改了个别锥度锁紧式螺纹塞规测头L1、L2的尺寸；
——增加了三牙锁紧式螺纹塞规的总体尺寸；
——修改了个别三牙锁紧式螺纹塞规测头L、t的尺寸；
——修改了公称直径8 mm至100 mm的锥度锁紧式螺纹塞规测头配套用4号手柄的尺寸；
——增加了双柄式螺纹塞规的总体尺寸；
——修改了双柄式螺纹塞规测头结构型式图中标注；
——修改了双柄式螺纹塞规测头L的尺寸；
——修改了个别整体式螺纹环规厚度L的尺寸；
——增加了双柄式螺纹环规的总体尺寸；
——修改了部分双柄式螺纹环规的厚度尺寸；
——删除了量规表面的表面粗糙度要求，因GB／T 8124—2004《梯形螺纹量规 技术条件》已规定。
本标准与GB／T 6322—1986《光滑极限量规型式与尺寸》相比较，主要变化如下：
——修改了锥柄圆柱塞规测头用的4号手柄的尺寸；
——修改了个别锥柄圆柱塞规测头的尺寸；
——删除了量规表面的表面粗糙度要求，因GB／T 1957—2006《光滑极限量规 技术条件》已规定。
本标准自实施之日起，代替GB／T 10920—2003~普通螺纹量规 型式与尺寸》、GB／T 8125—2004《梯形螺纹量规 型式与尺寸》和GB／T 6322—1986~光滑极限量规型式与尺寸》。
本标准的附录A为规范性附录。
目录
前言
1 范围
2规范性引用文件
3术语和定义
4分类
5普通螺纹量规型式与尺寸
5.1锥度锁紧式螺纹塞规
5.2三牙锁紧式螺纹塞规
5.3套式螺纹塞规
5.4双柄式螺纹塞规
5.5整体式螺纹环规
5.6双柄式螺纹环规
6梯形螺纹量规型式与尺寸
6.1锥度锁紧式螺纹塞规
6.2三牙锁紧式螺纹塞规
6.3双柄式螺纹塞规
6.4整体式螺纹环规
6.5双柄式螺纹环规
7统一螺纹量规型式与尺寸
7.1锥度锁紧式螺纹塞规
7.2双柄式螺纹塞规
7.3整体式螺纹环规
7.4双柄式螺纹环规
8光滑极限量规型式与尺寸
8.1 针式塞规
8.2锥柄圆柱塞规
8.3三牙锁紧式圆柱塞规
8.4三牙锁紧式非全形塞规
8.5非全形塞规
8.6球端杆规
8.7 圆柱环规
8.8双头组合卡规
8.9单头双极限组合卡规
8.10双头卡规
8.11单头双极限卡规
附录A（规范性附录） 塞规测头锥柄及其手柄锥孔用锥度量规及检验方法
